Конденсаторы вакуумные с неподвижными трубными решетками и температурным компенсатором
Конденсаторы вакуумные предназначеня для конденсации рабочих сред под воздействием вакуума для нужд различных отраслей промышленности: нефтяной, газовой, нефтехимической, химической, металлургической и т.д.

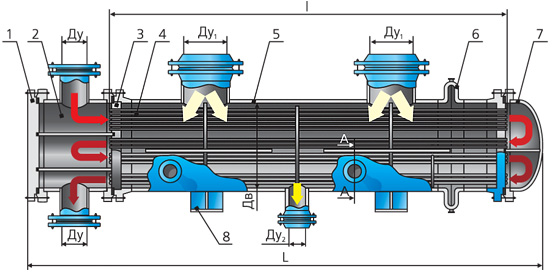

1 — крышка распределительной камеры; 2 — распределительная камера; 3 — решетка трубная; 4 — труба теплообменная; 5 — кожух; 6 — компенсатор; 7 — крышка кожуха; 8 — опора.
Ду — вход (выход) воды; Ду1 — выход пара; Ду2 — выход конденсата; Ду3 — выход инертов.
